TP316L سٹینلیس سٹیل ٹیوبوں میں کیوں مسائل ہوتے رہتے ہیں -مثلاً سطح کی آلودگی، موڑنے والے دراڑیں، یا تنصیب کے دوران خراب فٹ- کیمیکل، فارماسیوٹیکل، یا سیال کی ترسیل کے نظام میں، یہاں تک کہ جب صحیح مواد کا انتخاب کیا گیا ہو؟ کلید اس بات کا تعین کرنا ہے کہ آیا اچار اور گزرنے کا معیار، مادی حالت، اور جہتی درستگی واقعی انجینئرنگ کی ضروریات کو پورا کرتی ہے۔
ہماری اینیل شدہ اور اچار والی TP316L (ASTM A269) سٹینلیس سٹیل کی ٹیوبیں خاص طور پر انتہائی سنکنرن ماحول کے لیے بنائی گئی ہیں۔ تمام TP316L ٹیوبیں آکسائیڈ اسکیل اور ہیٹ ٹریٹمنٹ کی باقیات کو مکمل طور پر ہٹانے کے لیے ایک پیشہ ورانہ اچار کے علاج سے گزرتی ہیں، جس کے بعد سطح پر ایک حفاظتی، مستحکم اور گھنے آکسائیڈ کی تہہ بنانے کے لیے گزرنے کا عمل ہوتا ہے۔ یہ سنکنرن مزاحمت کو نمایاں طور پر بہتر بناتا ہے -خاص طور پر کلورائیڈ پر مشتمل یا قدرے تیزابی میڈیا میں-، سنکنرن کی ناکامی کی شرح کو تقریباً 25% تک کم کرتا ہے۔
مکینیکل خصوصیات کے لحاظ سے، ASTM A269 TP316L سٹینلیس سٹیل ٹیوبیں 90 HRB سے کم یا اس کے برابر سختی سے کنٹرول شدہ سختی کے ساتھ حل اینیلنگ کے عمل سے گزرتی ہیں۔ یہ بہترین لچک اور موڑنے کی بہترین کارکردگی کی ضمانت دیتا ہے۔ ٹیوبیں ٹھنڈے موڑنے اور بھڑکنے والی ضروریات کو پورا کرنے کی صلاحیت رکھتی ہیں، مینوفیکچرنگ اور انسٹالیشن کے عمل کے دوران دراڑ یا خرابی کی ظاہری شکل کو مؤثر طریقے سے روکتی ہیں۔
جہتی درستگی کے حوالے سے، ہم ASTM A269 معیارات کی سختی سے تعمیل کرتے ہیں، بیرونی قطر کی رواداری کو ±0.2% سے ±0.3% کے اندر کنٹرول کرتے ہیں اور دیوار کی موٹائی کی یکسانیت کو ±10% کے اندر برقرار رکھتے ہیں۔ یہ اسمبلی کے دوران بہترین فٹ ہونے کو یقینی بناتا ہے، تنصیب کی غلطیوں کو کم کرتا ہے اور سگ ماہی سے متعلق خطرات کو کم کرتا ہے۔
316L سٹینلیس سٹیل کے پائپوں کی کیمیائی ساخت
| ڈگری | c | mn | ہاں | سوال | جی ہاں | کروڑ | mo | نہ ہی | ایمان |
|---|---|---|---|---|---|---|---|---|---|
| SS 316L | 0.035 زیادہ سے زیادہ | 2.0 زیادہ سے زیادہ | 1.0 زیادہ سے زیادہ | 0.045 زیادہ سے زیادہ | 0.030 زیادہ سے زیادہ | 16،00 - 18,00 | 2،00 - 3,00 | 10،00 - 14,00 | 68.89 منٹ |
316L سٹینلیس سٹیل ٹیوبوں کی جسمانی خصوصیات
| ڈگری | کثافت (kg/m³) | لچک کا ماڈیولس (GPa) | اوسط تھرمل ایکسپینشن گتانک (µm/m/ ڈگری) | تھرمل چالکتا (W/mK) | مخصوص حرارت 0-100 ڈگری (J/kg.K) | برقی مزاحمتی صلاحیت (nΩ.m) | |||
|---|---|---|---|---|---|---|---|---|---|
| 0-100 ڈگری | 0-315 ڈگری | 0-538 ڈگری | 100 ڈگری پر | 500 ڈگری پر | |||||
| 316/L/H | 8000 | 193 | 15.9 | 16.2 | 17.5 | 16.3 | 21.5 | 500 | 740 |
ASTM A269 TP 316L سٹینلیس سٹیل پائپوں کے لیے جہتی رواداری
| بیرونی قطر (انچ [ملی میٹر]) | بیرونی قطر رواداری (انچ [ملی میٹر]) | دیوار کی موٹائی کی رواداری | لمبائی رواداری (انچ [ملی میٹر]) |
|---|---|---|---|
| 1⁄2 تک [13] | ±0.005 [0.13] | ±15% | - |
| 1⁄2 سے 1-1⁄2 [13 سے 38]، ماسوائے۔ | ±0.005 [0.13] | ±10% | +1⁄8 [3,2] |
| 1-1⁄2 سے 3-1⁄2 [38 سے 89]، ماسوائے۔ | ±0.010 [0.25] | ±10% | +3⁄16 [4.8] |
| 3-1⁄2 سے 5-1⁄2 [89 سے 140] کے علاوہ۔ | ±0.015 [0.38] | ±10% | +3⁄16 [4.8] |
| 5-1⁄2 سے 8 [140 سے 203]، ماسوائے | ±0.030 [0.76] | ±10% | +3⁄16 [4.8] |
| 8 سے 12 [203 سے 305]، ماسوائے۔ | ±0.040 [1.01] | ±10% | +3⁄16 [4.8] |
| 12 سے 14 [305 سے 356]، ماسوائے۔ | ±0.050 [1.26] | ±10% |
+3⁄16 [4.8] |
ASTM A269 TP 316L سٹینلیس سٹیل پائپ سائز
| بیرونی قطر (اندر) | دیوار کی موٹائی (انچ) | وزن (lb/ft) | ورکنگ پریشر (psig) |
|---|---|---|---|
| 1/8 | 0.028 | 0.029 | 8 500 |
| 0.035 | 0.080 | 5 100 | |
| 1/4 | 0.049 | 0.105 | 7 500 |
| 0.065 | 0.128 | 10 200 | |
| 0.035 | 0.127 | 3 300 | |
| 3/8 | 0.049 | 0.171 | 4 800 |
| 0.065 | 0.215 | 6 500 | |
| 1/2 | 0.035 | 0.174 | 2 600 |
| 0.049 | 0.236 | 3 700 | |
| 0.065 | 0.302 | 5 100 | |
| 5/8 | 0.065 | 0.389 | 4 000 |
| 3/4 | 0.065 | 0.476 | 3 300 |
کون سی جہتی رواداری دستیاب ہے؟
ASTM A269 کے مطابق، ٹیوبیں سخت رواداری کے ساتھ فراہم کی جاتی ہیں۔ صحت سے متعلق ایپلی کیشنز کے لیے، بیرونی قطر (OD) رواداری کو ±0.05 ملی میٹر کے اندر اور دیوار کی موٹائی کو ±10% کے اندر، مینوفیکچرنگ کی صلاحیت کے لحاظ سے کنٹرول کیا جا سکتا ہے۔
کیا ٹیوبیں موڑنے اور مینوفیکچرنگ کے لیے موزوں ہیں؟
جی ہاں کنٹرول شدہ اینیلنگ اور کم سختی کی بدولت، TP316L ٹیوبیں بہترین لچک پیش کرتی ہیں۔ وہ کریکنگ کے بغیر تنگ ریڈی کے ساتھ موڑنے کی اجازت دیتے ہیں، جو انہیں پیچیدہ پائپنگ کنفیگریشنز اور آلات سازی کے نظام کے لیے مثالی بناتے ہیں۔

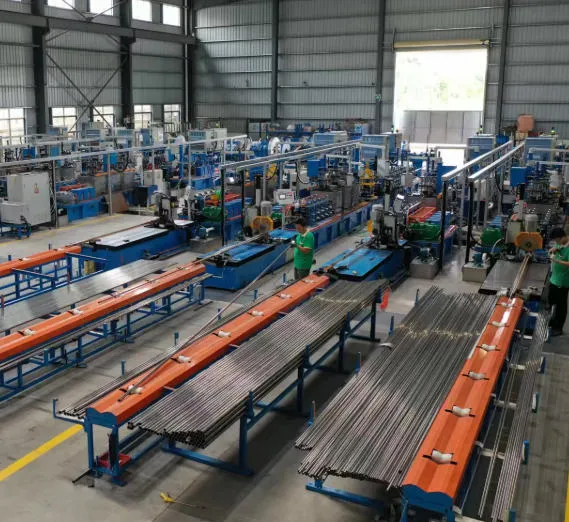

GNEE کے پاس سیملیس سٹینلیس سٹیل ٹیوبوں کی تیاری میں تقریباً 18 سال کا وسیع تجربہ ہے۔ ہر ٹیوب کو متعدد مراحل پر محیط سخت معائنہ سے گزرنا پڑتا ہے، بشمول جہتی درستگی، سطح کی تکمیل، PMI (مثبت مواد کی شناخت)، ایڈی کرنٹ ٹیسٹنگ اور ہائیڈرو سٹیٹک ٹیسٹنگ۔
ہماری مصنوعات کی رینج امپیریل اور میٹرک سیریز دونوں پر محیط ہے، جس کا بیرونی قطر 1.58mm سے 108mm تک ہے۔ مزید برآں، ہم اپنے صارفین کی مخصوص ضروریات کو پورا کرنے کے لیے حسب ضرورت سائز سازی کی خدمات پیش کرتے ہیں۔
مواد کے درجات: 304/304L, 304H, 316/316L, 316H, 317L, 321, 310S (2520), 347H, S31803/S32205, S32750, S32760, S3204, S320L
قابل اطلاق معیارات: ASTM A269، A270، A789، A790
بیرونی قطر کی حد: 1.58 ملی میٹر - 108 ملی میٹر
دیوار کی موٹائی کی حد: 0.38 ملی میٹر - 5.18 ملی میٹر
لمبائی کی وضاحتیں: 25 میٹر تک (یو موڑنے والی پروسیسنگ دستیاب ہے)
سطح ختم: A&P (اینیلڈ اور اچار)، BA (روشن اینیلڈ)، EP (الیکٹرو پولش)
اینیل شدہ اور اچار والا ASTM A269 TP316L پائپ سپلائر

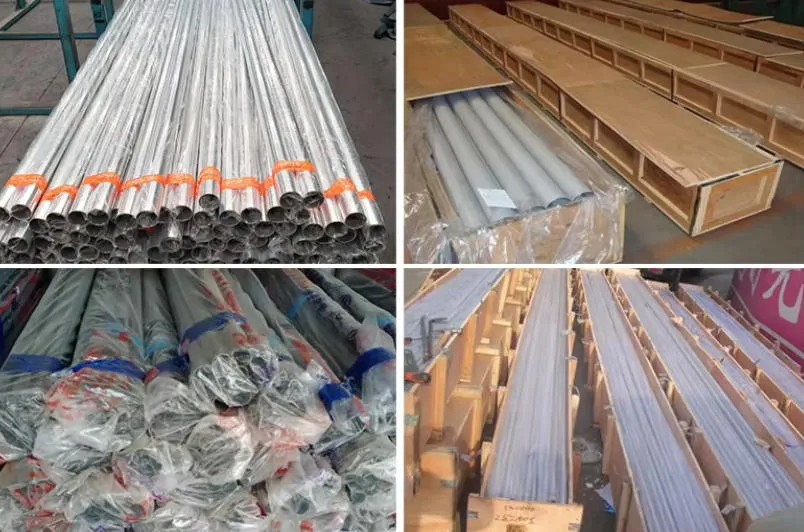

پیکیجنگ اور تحفظ
بی اے ٹیوبوں کی انتہائی نازک سطح کی تکمیل کو دیکھتے ہوئے، پیکیجنگ کا معیار براہ راست سامان کی آمد پر اس کی حالت کا تعین کرتا ہے۔
انفرادی پیکیجنگ: ہر ٹیوب کو ایک علیحدہ پلاسٹک کی آستین میں لپیٹا جانا چاہیے۔
اختتامی تحفظ: سروں کی خرابی اور اندرونی آلودگی کو روکنے کے لیے مضبوط پلاسٹک کیپس کو سروں پر رکھنا چاہیے۔
بیرونی پیکیجنگ: پلائیووڈ کے ڈبوں کو استعمال کیا جانا چاہیے جن میں فیومیگیشن کی ضرورت نہیں ہے۔
لکڑی کے ڈبوں میں سٹینلیس سٹیل کی ٹیوبوں کی پیکنگ
